Самодельная прицеп-мачта

[Rustam]

Все доброго времени суток форумчане, представляю вашему внимаю новый проект . Прицеп-мачта трехгранная для антенн радиолюбительской связи.
Прицеп одноосный, мачта трехгранная телескопическая из трех секций по 6 метров, общая высота в районе 17 метров.
Из труб 32х3,2 и арматуры А-I диаметром 10 мм.
Конструктив представлен на рисунке ниже. Пока общий вес без учета колес получился 450 кг, но еще надо настил алюминиевый положить и ящики для барахла.

Сделал кондуктор для изготовления связей (лесенки)

Прицеп одноосный на ступицах от волги, рессоры от газели, максимальным весом в снаряженном состоянии не более 750 кг

Конструкция прицеп-мачты трехгранной - Часть 1

Тема на форуме https://sam-sobral.ru/threads/samodelnyj-pricep-machta.149/

www.youtube.com



[Rustam]

Самодельная телескопическая трехгранная мачта

www.youtube.com



[Rustam]

Самодельная лебедка из тормозной трещетки для установки мачты из горизонтального положение в вертикальное. Для подъема секций мачты будет другая лебедка.



[Rustam]

Решили начать с верхней секции, а по ней уже все остальные сделать, т.е. использовать ее как кондуктор.
Для этого сделал кондуктор

ÐондÑкÑÐ¾Ñ Ð´Ð»Ñ Ð²ÐµÑÑней ÑекÑии ÑÑеÑгÑанной маÑÑÑ

Тема на форуме https://sam-sobral.ru/threads/samodelnyj-pricep-machta.149/#post-4918

www.youtube.com



[Rustam]

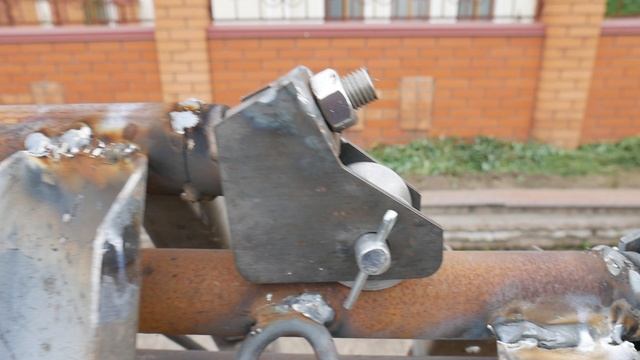

Выточил втулки на которых будут ролики держаться.

Также готова ось для прицепа



и еще сделали подставки чтобы работать удобней было.



[Rustam]

Рессоры передние четырех листовые купил.

Разобрали, почистили, покарасили, сейчас как новые.



[Rustam]

Еще немного фото подготовки деталей.
Отфрезеровали площадки на "хитрых" втулках



[Rustam]

Приступили к сборке мачты телескопа



[Rustam]

Еще немного фото . Все три секции телескопической мачты готовы.
Теперь нужно пескосруить, грунтовать, и красить



[Rustam]

Самодельная трехгранная стальная телескопическая мачта

Подробнее тут

rutube.ru



[Rustam]

Подготовка поверхности металлоконструкции (стальной трёхгранной телескопической мачты) к покраске в домашних условиях является важным этапом, который обеспечивает долговечность и качественное покрытие. Процесс включает несколько последовательных шагов, каждый из которых играет свою роль в достижении оптимального результата.

Первым этапом является предварительная зачистка поверхности от рыхлой ржавчины и загрязнений. Для этого рекомендуется использовать электродрель с насадкой-нейлоновой дисковой щеткой. Такой инструмент позволяет эффективно удалять рыхлую ржавчину, старую краску и грязь с поверхности металлоконструкции, не повреждая при этом металл. Важно тщательно обработать все доступные участки, особенно труднодоступные места, чтобы обеспечить равномерную подготовку поверхности.

Те участки, до которых не удается добраться щеткой — например, внутренние углы или труднодоступные стыки — рекомендуется обработать с помощью пескоструйного пистолета. Такой инструмент можно приобрести в строительных магазинах или арендовать у специалистов. Обработка пескоструйным аппаратом позволяет полностью очистить поверхность от стойких загрязнений, старой краски и ржавчины, создавая идеально гладкую и чистую основу для последующих этапов.

После завершения механической очистки необходимо провести обеспыливание поверхности. Для этого используют мягкую щетку или влажную тряпку, чтобы удалить пыль и мелкие частицы металла, оставшиеся после обработки. Далее следует обработка преобразователем ржавчины — специальным составом, который превращает оставшуюся ржавчину в устойчивое покрытие и предотвращает дальнейшее развитие коррозии. После нанесения преобразователя рекомендуется смыть его водой и дать поверхности хорошо высохнуть.

Следующий важный этап — обезжиривание поверхности. Для этого используют растворители такие как уайт-спирит, ацетон, бензин или специальные обезжиривающие составы. Обезжиривание необходимо для удаления масел, смазок и других загрязнений, которые могут помешать хорошему сцеплению краски с металлом. Обработку проводят с помощью мягкой ткани или губки, тщательно протирая все поверхности.

После завершения всех подготовительных работ поверхность должна быть полностью сухой и чистой перед нанесением грунтовки или краски. Правильная подготовка значительно повысит качество покрытия и его долговечность, а также обеспечит равномерное нанесение декоративных слоёв.



[Rustam]

Половину секции окрасил в красный цвет, вторая половина будет белой. при полном подъеме получиться "шахматка" чередование красного и белого цвета.



[Rustam]

Теперь нужно делать лебедку, из редуктора Ч80, и мотор-редуктора. Ориентировочная число оборотов барабана 1 об/мин.



[Rustam]

Продолжаем дальше, раздобыл лебедку советских времен. Будем ставить для подъема секций.
