Станок для намотки ровингом труб (Filament winding machine selfmade)

Кстати вот эта часть за счет своей формы отверстий крепления, может регулироваться по высота. Овальные отверстия на основной опорной пластине позволяют регулировать ближе или дальше от основной балки станка.
В общем есть возможность регулировки соосности с передней бабкой .
WhatsApp Image 2023-06-14 at 10.17.46.jpeg WhatsApp Image 2023-06-14 at 10.17.12.jpeg

Делаю самодельную печь для полимеризации, т.е. готовую заготовку из стеклопластика нужно выдержать в печи при определенных условиях. Для этого решил изготовить термопенал длиной 2,5 метра, сечение 250х250 мм из оцинкованной стали. Так как ширина листа 1250 мм делать буду из двух заготовок. Ниже на рисунках представлен внешний вид заготовки, его размеры в сечении и развертка.
WhatsApp Image 2023-10-08 at 09.30.02.jpeg WhatsApp Image 2023-10-08 at 09.30.09.jpeg WhatsApp Image 2023-10-08 at 09.59.06.jpeg WhatsApp Image 2023-10-08 at 09.59.20.jpeg
Соединение будут на заклепках, стык дополнительно обклею алюминиевым скотчем. Вот такие заготовки получились
WhatsApp Image 2023-10-10 at 10.08.16.jpeg
В качестве нагревателя, оребренный нагревательный элемент мощностью 0,6 кВт 230В, взял три шт. на озоне. Подключать буду в трехфазную цепь через контактор 9А, контактором управлять будет контроллер PID терморегулятор, термостат REX-C100. Еще поставлю таймер электронный программируемый T3230, чтобы иметь возможность задавать время работы. По поводу вращения заготовки пока еще не решил.
WhatsApp Image 2023-10-08 at 10.19.38.jpeg

Сделали торцевые заглушки, если кому нужно чертеж во вложении
WhatsApp Image 2023-10-11 at 14.38.52.jpeg WhatsApp Image 2023-10-11 at 14.38.33.jpeg
Крепление тэна думаю выполнить вот на таком кронштейне, пока для наглядности из картона сделал.


Вложения

  • Торцевая крышка.pdf
    75.9 KB · Просмотры: 3
Последнее редактирование:
Печь будет стоять над станком намотки. Место экономится. Надо еще сделать съемник для оправки. И можно будет скоро первую пробную намотку выполнить.
WhatsApp Image 2023-11-10 at 16.26.29 (1).jpegWhatsApp Image 2023-11-10 at 16.26.29.jpeg

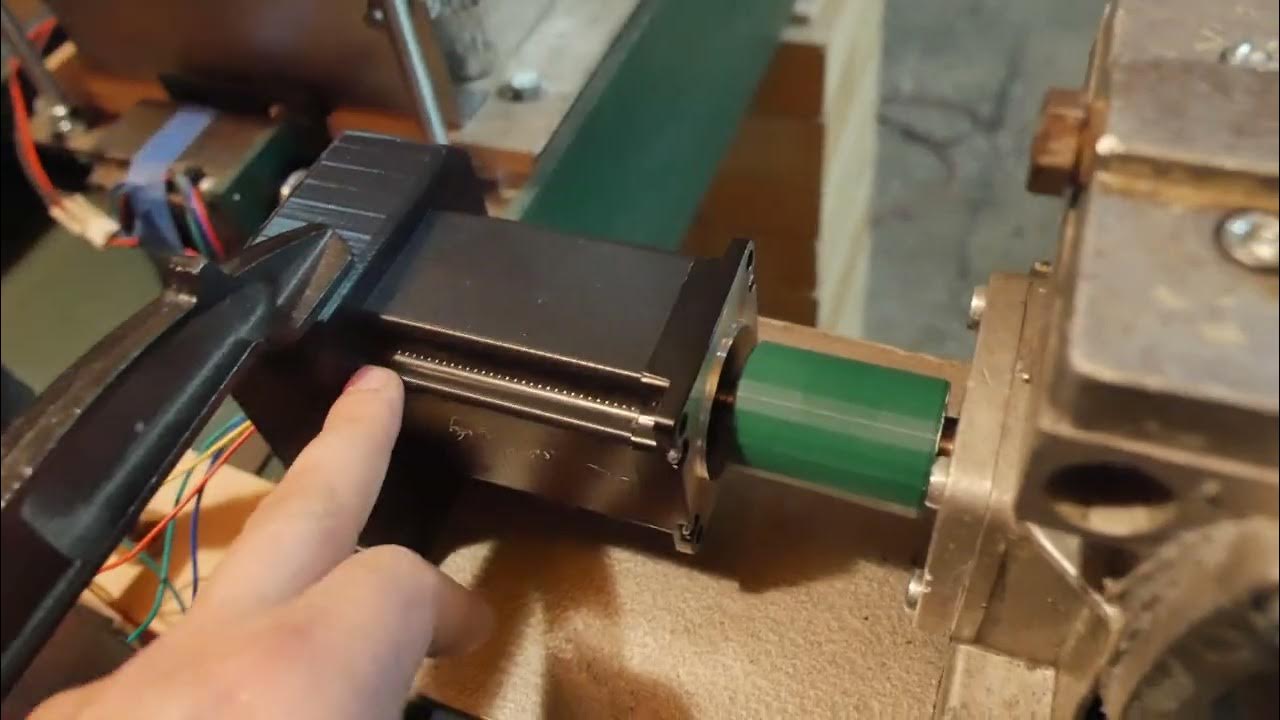

Распечатал на 3d принтере втулку переходник от шагового двигателя на редуктор 2Ч-40, а также кронштейн крепления для шагового двигателя 57
_1080493.jpg _1080494.jpg _1080495.jpg



Вложения

  • Деталь втулка.zip
    1.3 MB · Просмотры: 0
  • Кронштейн.zip
    5 KB · Просмотры: 0
Пришел контроллер ddcs v3.1, брал с рук, продавец уверял что рабочий проверим)))
А пока надо под него вырезать в панели отверстия.
Буду менять Arduino UNO+CNC Sheild v.3 на автономный контроллер DDCS V3.1


WhatsApp Image 2024-04-23 at 14.52.50.jpeg _1080523.JPG

Последнее редактирование:
Вырезал в панели шкафа управления отверстия под контроллер
Если кому нужны размеры отверстия для контроллера DDCS V3.1 чертеж во вложении.
ff65bb69-bea6-437f-a13c-19d5831d314d.jpg 6512b086-6494-4913-af7f-eedbf7cf53e3.jpg WhatsApp Image 2024-04-27 at 17.14.16.jpeg


Вложения

  • Отверстия в панели.zip
    15.7 KB · Просмотры: 0
